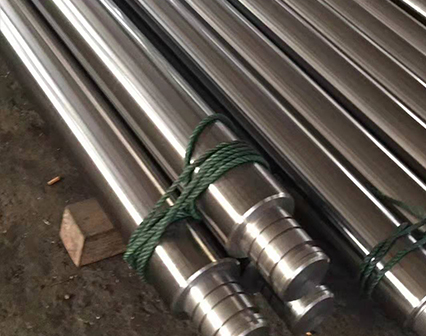

本产品表面经特殊研磨及硬铬电镀技术外理，再经镜面抛光而成，具有耐磨擦、抗腐蚀性特性，可用作各种气缸、油缸、包装机械、木工机械、纺织机械、印染机械、压铸机、注塑机及其它机械的导杆、顶杆。
活塞杆性能特点：
1、45#钢
2、整体调质淬火，不易变形。
3、表面镀硬铬，强度高。
4、整体锻造，经久耐用。
*可按客户要求定做各种规格活塞杆（镀珞棒），长度长可达5米。
■活塞杆技术参数
铬层厚度 Chrome Plated Thickness | Φ<20mm≥15μm,from Φ20mm>20μm |
表面光洁度 Surface Roughness | Ra<0.2 |
铬层硬度 Hardness Chrome Layer | 580HV~1050HV |
外径公差 Diameter Tolerance | f7,f8 |
直线度 Straightness | 0.1/1000mm |
椭圆度 Ovality | <1/2外径公差 diameter tolerance |
耐腐蚀试验标准 Evaluation Corroseston Test | IOS 10289:1999,IDT |
交货状态 Condition delivery | 固溶，时效 Solid Solution,Aging |
交货时长 Condition of delivery length： | ≤ Φ 32，2~3mts > Φ 35，5~6mts 也可按图纸或客户需求 Also we can cut as required or according drawings |
■活塞杆公差
| 直径Dia | 重量Weight | 公差Tolerance | 直径Dia | 重量Weight | 公差Tolerance | ||
| mm | kg/m | f7(μ m) | f8(μ m) | mm | kg/m | f7(μ m) | f8(μ m) |
| 6 | 0.22 | -10--22 | -10--28 | 75 | 34.71 | -30--60 | -30--76 |
| 8 | 0.39 | -13--28 | -13--35 | 80 | 39.49 | -30--60 | -30--76 |
| 10 | 0.62 | -13--28 | -13--35 | 85 | 44.58 | -36--71 | -36--90 |
| 12 | 0.89 | -16--34 | -16--43 | 90 | 49.98 | -36--71 | -36--90 |
| 16 | 1.58 | -16--34 | -16--43 | 95 | 55.68 | -36--71 | -36--90 |
| 18 | 2.00 | -16--34 | -16--43 | 100 | 61.70 | -36--71 | -36--90 |
| 20 | 2.47 | -20--14 | -20--53 | 105 | 68.02 | -36--71 | -36--90 |
| 22 | 2.99 | -20--14 | -20--53 | 110 | 74.66 | -36--71 | -36--90 |
| 25 | 3.86 | -20--14 | -20--53 | 115 | 81.60 | -36--71 | -36--90 |
| 28 | 4.84 | -20--14 | -20--53 | 120 | 88.85 | -36--71 | -36--90 |
| 30 | 5.55 | -20--14 | -20--53 | 125 | 96.41 | -43--83 | -43--106 |
| 32 | 6.32 | -25--50 | -25--64 | 130 | 104.27 | -43--83 | -43--106 |
| 35 | 7.56 | -25--50 | -25--64 | 135 | 112.45 | -43--83 | -43--106 |
| 36 | 8.00 | -25--50 | -25--64 | 140 | 120.93 | -43--83 | -43--106 |
| 38 | 8.91 | -25--50 | -25--64 | 150 | 138.83 | -43--83 | -43--106 |
| 40 | 9.87 | -25--50 | -25--64 | 160 | 157.95 | -43--83 | -43--106 |
| 45 | 12.49 | -25--50 | -25--64 | 170 | 178.31 | -43--83 | -43--106 |
| 48 | 14.22 | -25--50 | -25--64 | 180 | 199.91 | -43--83 | -43--106 |
| 50 | 15.43 | -25--50 | -25--64 | 190 | 222.74 | -50--96 | -50--122 |
| 55 | 18.66 | -30--60 | -30--79 | 200 | 246.80 | -50--96 | -50--122 |
| 56 | 19.35 | -30--60 | -30--79 | 210 | 272.10 | -50--96 | -50--122 |
| 60 | 22.21 | -30--60 | -30--79 | 220 | 298.63 | -50--96 | -50--122 |
| 63 | 24.49 | -30--60 | -30--79 | 230 | 326.39 | -50--96 | -50--122 |
| 65 | 26.07 | -30--60 | -30--79 | 240 | 355.39 | -50--96 | -50--122 |
| 70 | 30.23 | -30--60 | -30--79 | 250 | 385.36 | -50--96 | -50--122 |
